熱式流量開關_熱導式擋板式流量開關

流量開關接線表示

一.流量開關外接線功能

①.紅線和黑線是電源線，連接24VDC電源，紅線接正極，黑線接負極。

②.綠線和黃線是啟泵信號線，它們是無源信號線，常開觸點。

③.藍線和棕線是關泵信號線，它們是無源信號線，常接觸點。

注：一般我們只用四根線，即電源線、啟泵信號線或電源線、關泵信號線。

二.接線方式

公司流量開關原理：當管道中的水流達到預設啟動泵（關閉泵）流量時，泵啟動（關閉）。當水流速低于啟動泵（關閉泵）流量時，泵關閉（啟動）。

啟泵信號線和關泵信號線都是無源信號線，不能直接與泵連接，需要通過交流接觸器控制泵的開關。需要注意的是，啟泵信號線和關泵信號線可以直接連接到220V當交流和直流電源超過220時，V需要在氣泵信號線之間外置繼電器進行轉換。

液位控制、屋頂消防水箱液位自動控制進口電磁閥、電子水位計、電子浮球閥、液位繼電器可選擇浮球液位開關壓力開關、電子水位開關。

泵信號為壓力和流量開關，可靠性高，水流指示器可靠性稍差，誤動作率略高。高消防水箱水位信號在我國頻繁使用，但由于高消防水箱水位信號滯后，在工程中很少使用，但可作為報警信號。本規范規定，泵啟動泵信號采用壓力開關和流量開關，壓力開關一般采用電接點壓力表.液位傳感器等。壓力開關一般設置在消防泵房主管或報警閥上，流量開關一般設置在高位消防水箱出水口。泵啟動時間2min，啟動泵信號：壓力開關.流量開關。

消防泵從收到泵信號到泵正常運行的自動啟動時間不得超過2min。消防泵的壓力開關.高消防水箱出水口上的流量開關.報警閥壓力開關等開關信號應直接自動啟動消防泵。消防泵室內的壓力開關應引入消防泵控制柜。

流量開關類型介紹

1.擋板式流量開關

擋板流量開關在選擇廠家時，可以根據實際要求選擇合適的廠家，前提選擇參數需要提交給廠家選擇，比如法蘭連接還是內管法蘭連接？管徑是多少？現場的溫度和壓力是多少等等。國內擋板流量開關廠家不如流量計廠家多，但國內擋板流量開關的特點和使用反饋都不錯，與進口流量開關相比也不遜色。國產擋板流量開關可用于污水系統監測，保證工作穩定正常，壓力損失小，重復性好。抗污染能力通過旋鈕實現精確的開關點設置，擋板流量開關的機械部分與電子部分安全隔離，根據工況現場需要選擇多個地方。

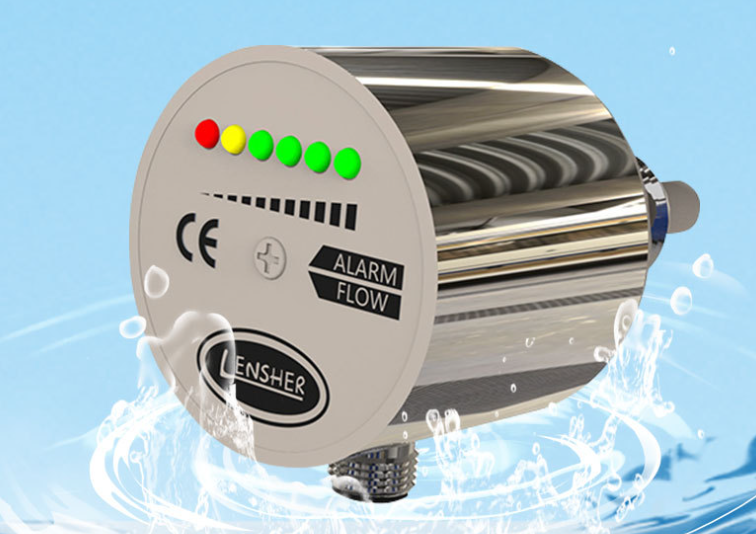

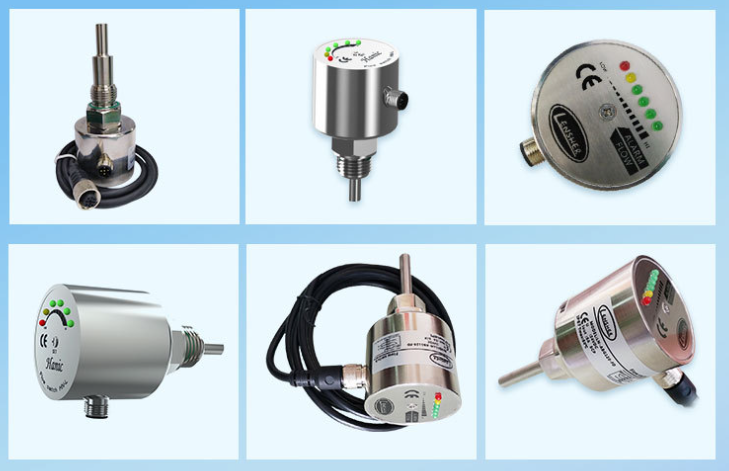

2.熱式流量開關

對于出水量的檢測，管道內的流量狀態可以通過熱損失原理來計算。熱流量開關是通過這一原理設計的，是一種比傳統靶流量開關更好的流量開關。它具有水阻小、精度高、使用壽命長、無機械活動部件等優點LED燈或數顯顯示流量狀態，同時具有4-20ma模擬量信號導出，其價格盡可能高于普通目標流量開關，但對于整個工程和后期維護成本，熱流量開關更有優勢，不僅如此，熱流量開關也大大提高了水流保護的穩定性，得到了許多行業的認可，得到了廣泛的應用。

流量開關應用領域:流量閥根據系統內的流量調節范圍選擇，保證其小穩定的流量能夠滿足使用要求。當壓力閥的壓力符合液壓機械的正常運行時，應盡量降低壓力。

流量開關
