消防水箱的流量開關

0100機械五金2022-09-14 07:08:43

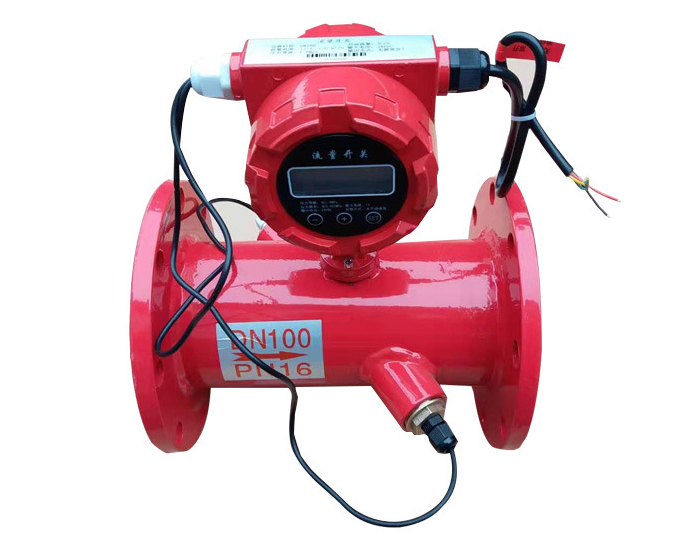

消防水箱的流量開關

流量開關接線說明

一、流量開關外接線的功能

①、紅色線和黑色線是電源線，接24VDC電源，紅色線接正極，黑色接負極。

②、綠色線和黃色線是啟泵信號線，它們是無源信號線，常開觸點。

③、藍色線和棕色線是關泵信號線，它們是無源信號線，常關觸點。

注：一般我們用到的只有四根線，即電源線和啟泵信號線或電源線和關泵信號線。

二、接線方式

本公司的流量開關原理：當管道中的水流速達到我們表中預設的啟泵（關泵）流量時，泵啟動（關閉）。當水流速低于啟泵（關泵）流量時，泵關閉（啟動）。

啟泵信號線和關泵信號線都是無源信號線，所以它們不能直接和泵連接，必須通過就交流接觸器來控制泵的開閉。要注意的是，啟泵信號線和關泵信號線能直接連接220V以下的交流和直流電源，當超過220V時需要在氣泵信號線之間外接一個繼電器進行轉換。

液位控造，屋頂消防水箱液位自動控造進口電磁閥等，電子水位計，電子浮球閥，液位繼電器可選浮球液位開關壓力開關，電子水位開關。

泵信號是壓力和流量開關，原因是可靠性高，水流指示器可靠性稍差，誤動作率略高，我國經常使用高消防水箱水位信號，但由于高消防水箱水位信號滯后，在工程中很少使用，但該信號可作為報警信號。本規范規定，水泵啟動泵信號采用壓力開關和流量開關，壓力開關一般采用電接點壓力表、壓力傳感器等。壓力開關通常設置在消防泵房主管或報警閥上，流量開關通常設置在高位消防水箱出水管上。啟泵時間2min，啟動泵信號：壓力開關、流量開關。

消防泵應從接到泵信號到泵正常運行的自動啟動時間不大于2min。消防泵的壓力開關、高消防水箱出水管上的流量開關、報警閥壓力開關等開關信號應直接自動啟動消防泵。消防泵室內的壓力開關應引入消防泵控制柜。

流量開關類型介紹

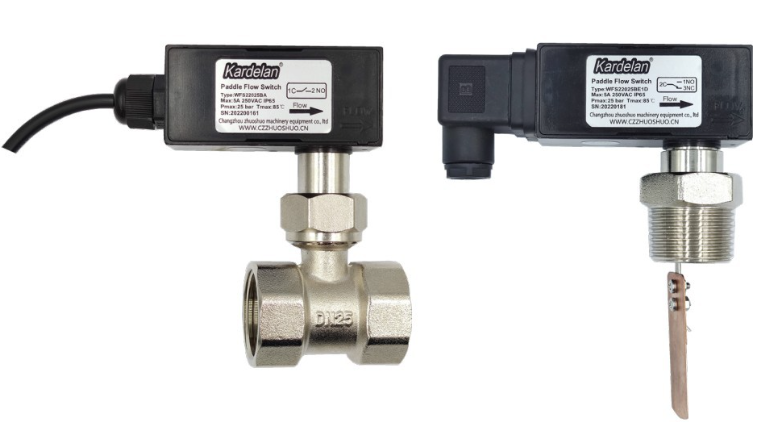

1、擋板式流量開關

擋板式流量開關在選擇生產廠商時可根據實際要求選擇適合的生產廠家，前提選型的參數需要提供給生產廠家進行選型，比如是法蘭連接的還是內管螺紋連接？管徑是多大的？現場的溫度和壓力是多少等等。國內做擋板式流量開關的廠家不如做流量計的廠家多，但國產擋板式流量開關的特點與使用反饋都不錯，與進口的流量開關相比也不遜色。國產擋板式流量開關可用于污水系統中進行監測且能保證工作穩定正常，具有較小的壓力損失和良好的重復性，抗污能力通過旋鈕實現準確的開關點設定，擋板式流量開關的機械部分與電子部分實現安全隔離，并且有很多種類型可供用戶根據工況現場需求進行多場合選擇。

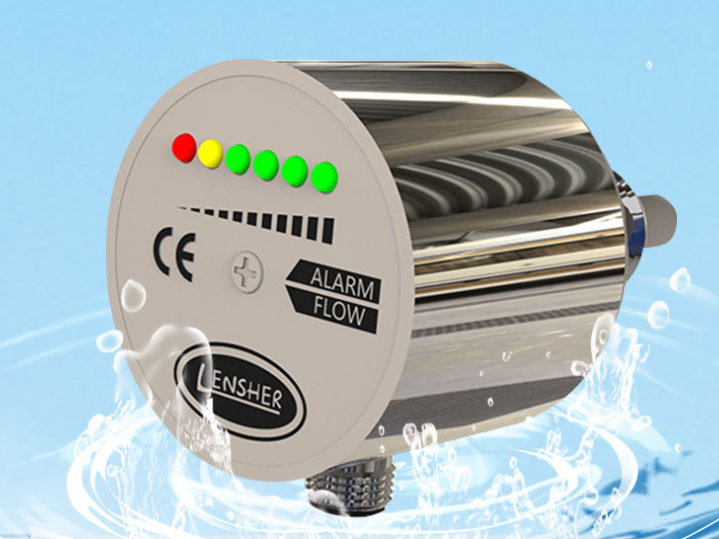

2、熱式流量開關

對于水流量的檢測，可以通過熱流失的原理得出計算得出管道內的流量狀態，熱式流量開關就是通過這個原理被設計出來的，是一種比傳統靶式流量開關更優秀的流量開關，具有水阻小，精度高，使用壽命長，無機械活動組件，可現場LED燈或數顯的形式顯示流量狀態，同時具備4-20ma模擬量信號輸出，盡量它的價格比普通的靶式流量開關價格要高，但對于整個工程及后期的維護成本來說，熱式流量開關的更具有優勢，不僅如此，熱式流量開關也大大提高了水流保護的穩定性，目前已經得到眾多行業的認可并已經大量應用。
