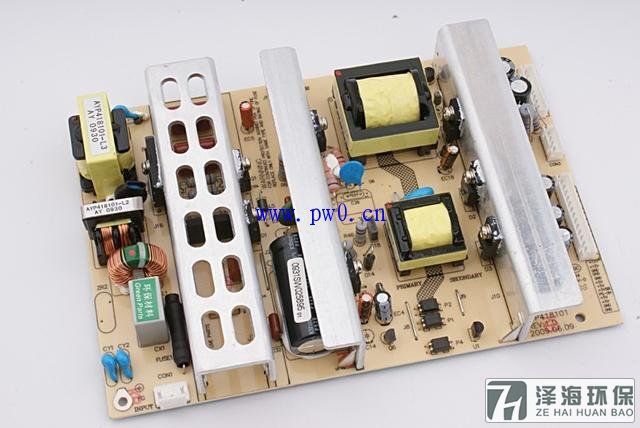

lg液晶電源板維修經驗

1、液晶電源通電后，副電源先工作，輸出+5V電壓給數字板上的CPU，此時整機處于待機狀態。當按“待機”鍵后， CPU輸出開機電平，PFC 電路先工作，將+300V脈動直流電壓轉換成正常的直流電壓（+380V）后，這時主開關電源的脈寬振蕩器才開始工作，接著主開關變壓器次級輸出+12V、+24V電壓，整機進入正常工作狀態。
2、什么是PFC電路呢？ PFC電路說白了就是把橋堆整流后的+300V電壓升高到+375V----+400V。這也是液晶電視的電源與CRT電視的電源不同之處的第一點，不同之處的第二點就是次級電壓比CRT的低，其它的地方與普通的開關電源原理相同，都一樣。測得大濾波電容330U/450V兩端電壓為+375V---+400V，則表明功率因數校正電路工作正常；如果測得電容兩端電壓為+300V，說明PFC電路未工作，主查PFC振蕩集成電路。
3、檢修液晶電源時，首先確認保險管狀態，保險管完好，通常PFC校正電路中的開關管等沒有失效。再測量大電解電容對地是否存在短路，有幾十千歐以上充電電阻，表明電源沒有擊穿。如果保險管損壞，第一個要檢查PFC校正電路開關管，第二個要檢查副電源IC 。
4、40英寸以下的一般輸出+5V、+12V、+24V三組電壓；40英寸以上的一般輸出+5V、+12V、+18V、+24 V四組電壓。其中+5 V為待機電壓，+12V供數字板，+18V供伴音，+24 V供背光板。在實踐維修中，只要各組電壓一樣、功率一樣的電源板都可以代換。
5、電源板可以從電視上摘下獨立維修，維修時只需要把開關機控制電路三極管C、E短接（或?qū)⒁恢?.5K左右的電阻與副電源的+5V輸出端相連），整機就處于開機狀態，各路電壓均有輸出。在部分液晶彩電的開關電源中，只有+12V或+24V輸出端帶有一定功率的負載，主開關電源才進行正常的工作狀態。所以在+24 V輸出端上你可以接一只電動自行車的36 V燈泡作假負載（或在+12V輸出端接一只摩托車燈泡作假負載）即可。

6、保護電路，在液晶彩電開關電源中，除具有常見的尖峰吸收保護電路外，還設在+24V、+12V和+5V電壓的過壓、過載保護電路，其保護電路多采用四運算放大器LM324、四電壓比較器LM339、雙電壓比較器LM393或雙運算放大器LM358。過流過壓保護電路，在維修時可脫開不用，如果電壓恢復正常，說明保護電路引起，這時要分步斷開是哪路起作用。然后再進行維修。
7、開機前，先確認有無炸件、電容鼓包現象，如有應先更換并把相關的器件全部都測量一遍。建議更換所有損壞器件后試機時，最好把原機保險絲除掉，接上一個 220V/100W的燈泡，這樣可以有效防止再次炸件。
8、主開關電壓+24V或+12 V的輸出電流較大，對整流二極管要求較高，一般采用低壓差的大功率肖特基二極管，不能用普通的整流二極管替換。另外接負載后，電壓反而上升，多屬于電源濾波不好引起。
9、電源帶負載能力差，首先要測一下PFC 電壓是否正常（380 v），如果正常，問題就在電源厚膜上，通常是電源厚膜帶載能力差引起，這一點請大家注意。
10、電源板上，貼有**三角形標記的散熱片以及散熱片下面的電路，均為熱地。嚴謹直接用手接觸！注意任何檢測設備，都不能直接跨接在熱地和冷地之間！
