中央空調插拔卡取電接線圖及設置方法
- 作者：
- 發布時間：2016-11-10 01:25
- 點擊：
中央空調插拔卡取電接線圖及設置方法

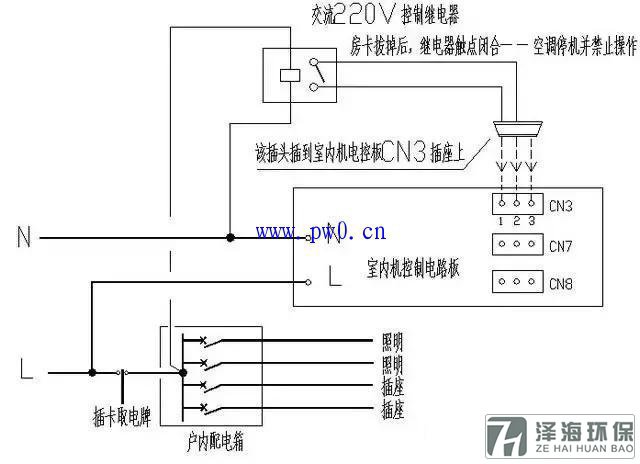

一．接線圖：
二．PC-P1HQ的設定：
1、同時按“點檢”和“復位” 鍵3秒鐘以上――――服務1點閃
2、按“溫度調節”選擇服務2
3、按“點檢”確認
4、按“溫度調節”選擇選擇要設定的室內機
5、按“點檢”確認
6、按“時間設定”選擇 “││”――――――――－“││”的初始值為：03
7、反復按“點檢”鍵設置“││”值隨之變化，使其顯示為06。
8、按“復位”鍵返回
三．室內機CN3引腳:
“││”設定值為：04時，為脈沖開關空調
“││”設定值為：03時，為電平開關空調
“││”設定值為：06時，為強制關空調，具體模式為：
1 . 用PC-P1HQ開啟空調室內機后，此時，如果短接1，2 PIN，空調停止運轉，并且PC-P1HQ控制失效。----賓館插卡控制可采用此模式。
2. 重新把1，2 PIN斷開，PC-P1HQ恢復控制權。
CN3插接配線圖號17G54972C
