安全用電保命的開關圖解

漏保開關按照工作原理可分為電壓動作型，電流動作型，目前目前廣泛使用電流動作型漏電保護開關。
電流動作型漏電開關由斷路器；零序電流互感器；失壓脫扣器；半導體放大器；高靈敏繼電器（或脫扣線圈方式）等部分組成。
在正常情況下，流過零序電流互感器的三相四線（或LN兩線）合成電流等于零，互感器無信號輸出。當有漏電發生時，漏電流不是經零線返回，而是經大地返回變壓器中性點，這時三相四線（LN兩線）合成電流不等于零，零序電流互感器輸出信號給半導體放大器，檢波放大后推動脫扣線圈動作，切斷電源，起到保護作用。
剩余電流漏電保護器是利用基爾霍夫電流定律求剩余支路電流的方法，檢測漏電流，所以叫剩余電流漏電保護器

家用電熱水器，不管是儲熱式還是即熱式電熱水器（北方地區冬天時水溫偏低，即熱式效果很難滿意，功率在6.5kw以上時有所改善，東南亞熱帶亞熱帶一般為3.3kw），統統離不開漏電保護開關。這也是保護生命安全的最后一道防線。
電熱水器一般采用漏電保護插頭；漏電保護開關（內置）；漏電保護插座這三種最為常見。
安裝時，除了熱水器金屬部分必須牢固可靠有效接地之外，漏電保護開關是保護工作中的最重要一環。
選擇漏保時可重點考慮以下幾點：

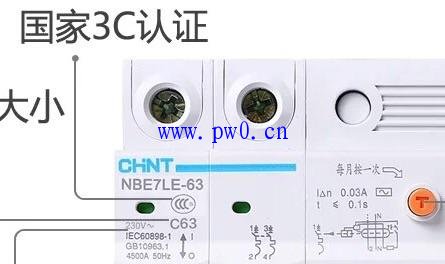

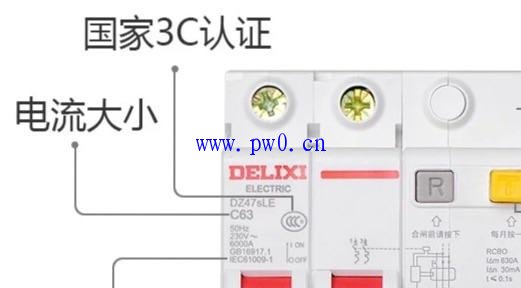

1國家規定，漏保必須經3C認證。
但是……不一定有這個標志就一定是3C認證過的，你懂得！

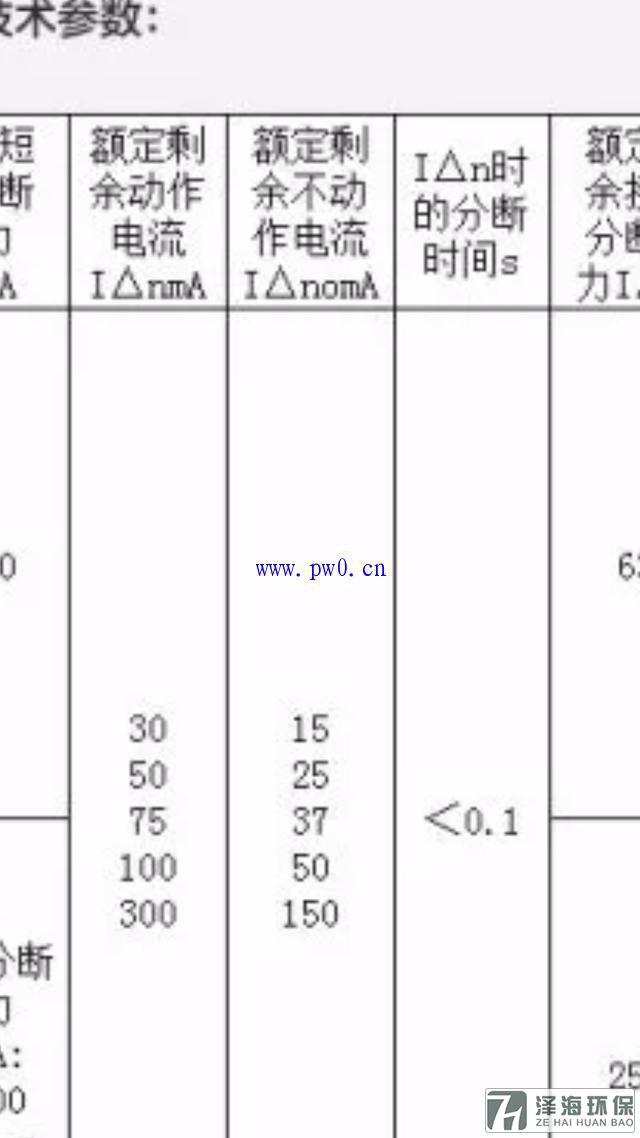

2三項重要參數：

2.1額定剩余動作電流，是指漏電流達到此數值時跳閘。用于電熱水器時盡可能選擇動作電流小的開關。漏電流越小相對來說安全系數越高。

2.2額定剩余不動作電流，此電流以下的漏電，不跳閘。三級漏保此電流為15mA，也就是說已經漏電了，并且漏電流1-14mA范圍內不跳閘。如果采用動作電流10mA的漏保，此時早已跳閘。
2.3分?jǐn)鄷r(shí)間。當然是越短越好，通常為≦0.1秒。但是……實際上，有實驗證明分?jǐn)鄷r(shí)間大于1.5秒的都有（這1.5秒，人都抽搐了），可見這質量真的讓人擔心。
3品牌，相信品牌的開關質量還是稍微靠點譜，山寨的更不敢相信。
小編在網絡上搜索了一下，發現有一部分漏電插頭漏電開關漏電插座，竟然沒有標示漏電動作電流，即額定剩余動作電流，更不用說額定剩余不動作電流了，分?jǐn)鄷r(shí)間也沒有。最基本最重要的三項參數竟然一個都沒有，讓我怎么相信你呢？
至于標示電流多少A功率多少kw，那個是開關負荷能力范圍，不是漏保參數。
有些漏保標示了漏電動作電流，32mA，35mA等等，還大于三級漏保的額定動作電流，這些漏保都是在三級漏保開關以下線路內的，三級漏保都跳閘了，你還在堅持，那我要你何用？

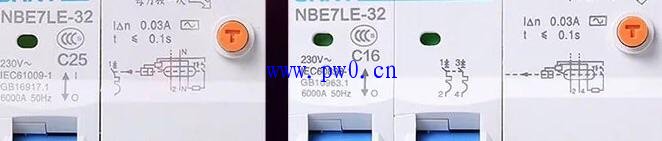

家用配電箱內的漏保為三級漏電保護開關，國家規定漏電動作電流為30mA，即0.03A，分?jǐn)鄷r(shí)間≦0.1s。每月需按壓試驗按鈕一次，確定漏保動作有效，分?jǐn)嘌杆倏煽俊?

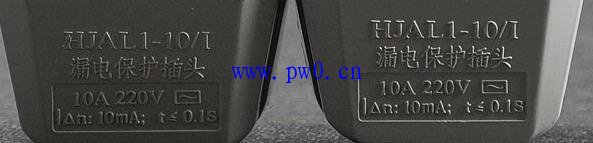

查資料，有動作電流6mA的漏保，小編沒能找到。市面上漏電動作電流為10mA的漏保比較多，可以從中挑選。
購買內置漏保開關的電熱水器時，仔細查看說明書，或者銘牌，看標定的漏電額定動作電流是多少，不動作電流是多少，分?jǐn)鄷r(shí)間是多少，這三個參數，都是越小越好。
