建筑給水排水施工圖的基本知識講解

 1.消防噴淋系統是一種固定式的消防火裝置，應用比較廣泛。消防噴淋系統具有價格低廉、滅火郊率高等特點。發生火災時，噴淋頭在水壓的作用下開始工作，能有郊控制和撲滅初期火災，廣泛應用于建筑消防中。

2.消防噴淋系統分人工控制和自動噴淋兩種。人工控制噴淋系統主要包括消防泵、水池、主干管道、噴淋頭和末端排水裝置；自動噴淋系統主要包括水池、閥門、水泵、氣壓罐控制箱、主干管道、信號蝶閥、水流指示器、分支管、噴淋頭、排氣閥和末端試水裝置。

3.建筑給水排水平面圖是在建筑平面圖的基礎上繪制的，一般只需要在建筑平面圖上繪制出與管道布置和用水設備有關的房間。

4.底層平面圖需要給出給水引入管和污水排出管，所以底層平面圖必須單獨繪制。其余樓層的用水設備和管道布置完全相同時，可以只繪制出一個平面圖。對于給排水方式布置不同的樓層，則需要單獨繪制。

5.消火栓必須放置在走廊或廳堂等公共共享空間中，要求有醒目標注，并不得在其前方放置障礙物，避免影響消火栓的正常開啟；消火栓的使用方法為:打開消火栓門，按下內部火警按鈕，然后把閥門口與水帶接好，接好水槍和水帶并將水槍拉至起火點附近，最后打開閥門使水從水槍內噴出。

6.建筑給水排水平面圖表示建筑物內給水排水管道和衛生設備的平面布置情況；平面圖主要包括各種用水設備的類型與位置、給水排水管網的位置以及管道的安裝方式、各管道零部件的平面位置等。

7.室內消防系統是指安裝在室內的用于撲滅發生在建筑物內初期火災的設施系統。室內消防系統主要包括室內消火栓系統，自動噴淋系統、泡沫火系統、二氧化碳滅火系統、鹵代烷火系統和干粉滅火系統。室內消防系統是有郊的、必要的火災安全防范措施。

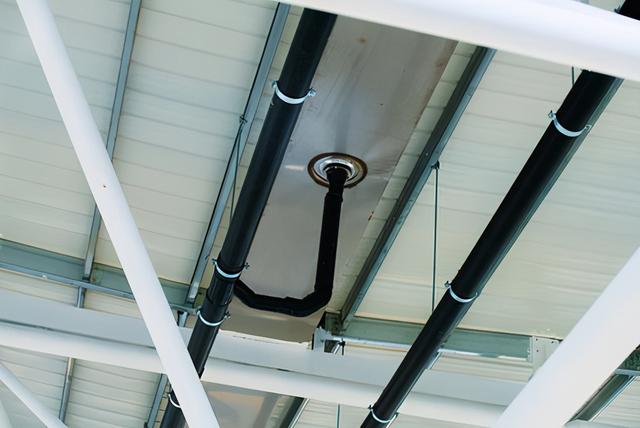

8.排水工程是排水人類生活污水和生產中各種廢水、多余地面水的工程。排水工程由排水管系（或排水溝道）、廢水處理廠和最終處理設施構成；排水管系用于收集和輸送廢水或污水；廢水處理廠用于對廢水或污水進行處理，包括去除懸浮物、改善耗氧性、消毒等。污水處理廠主要用于處理污染程度較大的工業廢水、生活廢水，避免對環境的污染；最終處理設施用于將污水處理廠處理過的滿足要求的廢水排入水體或土地中。

9.消防給水工程由消防給水水源、消防給水設備、管路系統、室內滅火設備和系統組件構成。消防給水設備可分為:自動給水設備（消防水箱）、主要給水設備（消防水泵）、臨時給水設備（水泵接合器）、局部增壓設備（氣壓消防給水設備）。

10.閥門是流體輸送系統中的控制部件，具有截止、調節、導流、穩壓、分流或泄壓、防止逆流等功能。閥門可用于控制空氣、水、油品和液態金屬等流體介質的流動。閥門主要分為截斷閥、止回閥、安全閥、調節閥、分流閥、排氣閥等幾類；截斷閥又稱為閉路閥，其作用為接通或截斷管路中的流體。對于截斷閥來說，泄漏是不允許的。截斷閥又分為閘閥、截止閥、旋塞閥、球閥和蝶閥等；止回閥又稱為單向閥或逆止閥，其作用為防止管道中的流體倒流；安全閥的作用為防止管路中的流體壓力超過規定的數值，從而達到安全保護設備和管路的目的；調節閥有時也稱為節流閥或減壓閥，其作用為調節流體的壓力和流量等參數；分流閥包括各種分配閥和疏水閥，其作用為分配、分離或混合管路中的流體；排氣閥的作用為排除管道中的多余氣體，提高管路的使用郊率并降低能耗。排氣閥多安裝在制高點或彎頭處，廣泛使用于鍋爐、空調、給水排水管路中。

11.消防箱是指在滅火救援活動中為消防隊提供水源的消防設施。消防水箱儲水，一方面可以使消防給水管道充滿水，節省消防水泵開啟后充滿管道的時間，為撲滅火災贏得關鍵時間；另一方面，設置增壓、穩壓系統的水箱（如氣壓水罐）能保證消防水槍的充實水柱，對于撲滅初期火災的成敗具有決定性作用。

12.給水排水系統圖主要是利用軸測圖，在圖中的垂直方向表示管道的上下走向，水平方向表示管道的左右走向，而135度方向表示管道的前后走向；管道線段上標示的數字為管道的類型與直徑；軸測圖為單面投影圖，在一個投影面上能同時反映出物體在三個坐標面上的形狀。軸測圖的顯示方式接近于人類的視覺習慣、形象、逼真并富有立體感；軸測圖中水平方向的長度尺寸一般可以直接在圖中量取，而垂直方向的尺寸可根據建筑物的層高和衛生器具的安裝高度來確定。
