電氣設備分類標準

0103水電常識2021-06-28 13:14:36

1、一次設備

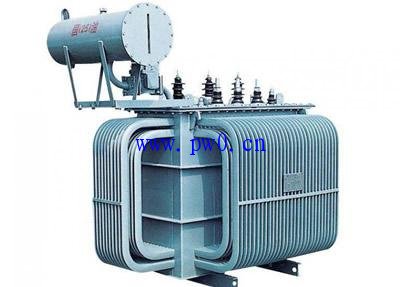

電氣設備分類標準
一次設備是直接用于生產、輸送、分配電能的高壓電氣設備。
主要組成有：（）、變壓器、、隔離開關、自動開關、、刀開關、母線、輸電線路、電力電纜、電抗器等。由一次設備相互連接，構成發電、輸電、配電或直接用于生產的電氣主回路稱為一次回路或一次接線系統。
2、二次設備

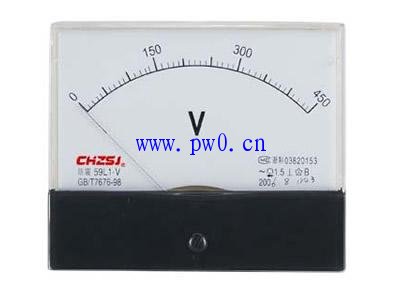

電氣設備分類標準
二次設備是指對一次設備的工作進行監測、控制、調節、保護、以及運行所需的低壓電氣設備。
主要組成有：測量表計（電壓表、電流表、功率表、電能表等）、絕緣監察裝置、控制和信號裝置、繼電保護及自動裝置（、自動裝置等）、直流電源設備（如蓄電池組、直流發電機、硅整流裝置等）、高頻阻波器、備自投裝置等。
三、家庭電氣設計與安裝
1、家庭電氣設計原則
A、照明、插座回路分開
這是因為如果插座回路的電氣設備發生故障，僅此回路的電源中斷，不會影響照明回路的工作，從而便于對故障回路進行檢修；反之同理。另外，照明應分成幾個回路，這樣一旦某一回路的照明燈出現短路故障，也不會影響到其它回路的照明。
B、大容量電氣設備分開回路
對空調、電熱水器等大容量電器設備，宜分開設置回路。如果合用一個回路，當它們同時使用時，導線易發熱，即使不超過導線允許的工作溫度，也會降低導線絕緣的壽命。此外，加大導線的截面可大大降低電能在導線上的損耗。
C、插座及浴室燈具回路須
浴室插座除采用隔離變壓器供電（如電須刀插座）可以不要接地外，其它插座則必須用三極插座，浴室燈具的金屬外殼必須接地，這樣是出于安全考慮。
D、勿用自來水管作接地線
新建住宅樓都配置了可靠的接地線，不能用自來水管作為接地線是針對老式住宅而言，不少老式住宅用戶就以自來水管作為接地線，很容易因觸及帶電的自來水龍頭而電擊身亡。
E、浴室采用等電位聯結
浴室是潮濕環境，人即使觸及50V以下安全電壓也有遭電擊的可能，這種做法則更安全。所謂等電位聯結，就是把浴室內所有金屬物體（包括金屬毛巾架、鑄鐵浴缸、自來水管等）用接地線連成一體，且可靠接地
F、接地制式應和電源系統相符
電氣設計前，必須先了解用戶電源來自何處，以及該電源的接地制式。接地保護措施應與電源系統一致。
G、每個回路設置單獨接地線
接地線中的電流很小，幾個回路合用一根接地線可節約裝潢費用，這是錯誤的想法。因為在正常工作時，接地線中的電流雖然很小，但在發生短路故障時，接地線中流過的電流大大超過相線正常工作時的電流。其次從可靠性角度考慮，不銹鋼水箱，——個回路一根接地線更可靠。
H、接地保護
有了漏電保護，304水箱，也應有接地保護。任何一種電氣產品，都有出現故障的可能，漏電開關也有出現故障的可能。有了接地保護，當漏電開關出現故障時，接地保護仍能起到保護作用。但漏電開關的輸出中性線不準碰地，否則漏電開關無法合閘。
I、漏電開關不可少
有了良好的接地裝置，每戶仍應配置漏電開關。當發生電氣設備外殼帶電時，接地裝置的接地電阻再小，在故障未解除前設備外殼對地電位仍存在電擊可能。人體隨時有接觸插座所接的電氣設備的可能，因此插座要有漏電保護。掛壁式空調因人手難以碰到，故可不帶。
J、用電容量要合理
每戶用電容量要和設計能力相符，不要盲目裝接大功率電氣設備。為此，每戶居民在電氣裝潢前，應初步估計室內負荷總?cè)萘?，避免超過該戶的設計負荷。具體數字可向當?shù)匚飿I(yè)管理部門咨詢。
K、電氣安全設計是重點
每個家庭中的家用電氣設備總有好幾件，天天要接觸。為了確保，電氣安全設計必須作為重點。對小孩能觸及的插座，應選擇帶保護板的插座，避免小孩把金屬物體塞進插座內造成電擊。
L、不要選用“三無”產品
因使用劣質的電加熱器淋浴而發生電擊死亡的事故已有多起。因此，家庭裝潢中不要選用“三無”產品，尤其是插座，“三無”產品充斥市場，應注意鑒別。不要盲目追求進口貨，建議購買國產的名牌貨
M、按需選
由于每個家庭用電情況及布線上的差異，配電箱只能根據實際需要而定。家用配電箱一般有6、7、10個回路，在此范圍內安排開關，究竟選用何種箱體，應考慮住宅、用電器功率大小、布線等，并且還必須控制總?cè)萘吭陔姳淼淖畲笕萘恐畠?nèi)。（目前電表一般為10－40A）
