雨水排水系統施工及設備要點詳解！

---

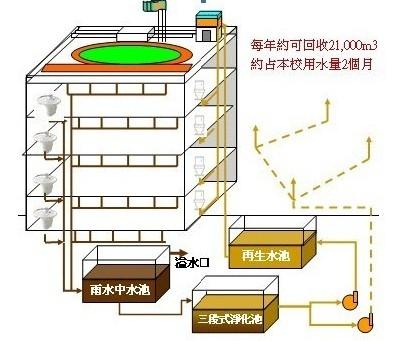

屋面雨水系統按照管道的設置位置不同可分為外排水系統、內排水系統。

外排水是指屋面不設雨水斗，建筑物內部沒有雨水管道的雨水排放方式。按照屋面有無天溝可以分為以下兩種：

1、檐溝外排水

一般用于居住建筑，屋面面積比較小的公共建筑和單跨工業建筑，屋面雨水匯集到屋頂?shù)拈軠侠?，然后流入雨落管，沿雨落管排泄到地下管溝或排到地面?/p>

2、天溝外排水

一般用于排除大型屋面的雨、雪水。特別是多跨度的廠房屋面，多采用天溝外排水。

所謂天溝，是指屋面上在構造上形成的排水溝，接受屋面的雨雪水。雨雪水沿天溝流向建筑物的兩端，經墻外的立管排到地面或排到雨水道。

3、內排水系統

根據立管連接雨水斗的個數分為：單斗、多斗雨水排水系統。

根據系統是否與大氣相通分為：密閉系統、敞開系統

按雨水管中水流的設計流態可分為：重力半有壓流雨水系統；重力無壓流雨水系統；壓力流雨水系統（虹吸式雨水系統）

1、單斗雨水排水系統系統：

懸吊管上只連接單個雨水斗的系統。

2、多斗雨水排水系統系統：

懸吊管上連接多個雨水斗（一般不得多于4個）的系統。

在條件允許的情況下，應盡量采用單斗排水，以充分發揮管道系統的排水能力，單斗系統的排水能力大于多斗系統。多斗系統的排水量大約為單斗的80% 。

敞開系統：

為重力排水，檢查井設置在室內，敞開式可以接納生產廢水，省去生產廢水的排出管，但在暴雨時可能出現檢查井冒水現象。

密閉系統：

雨水由雨水斗收集，進入雨水立管，或通過懸吊管直接排至室外的系統，室內不設檢查井。密閉式排出管為壓力排水。

一般為安全可靠，宜采用密閉式排水系統。

壓力流（虹吸式）雨水系統：

采用虹吸式雨水斗，管道中是全充滿的壓力流狀態，屋面雨水的排水過程是一個虹吸排水過程。

重力半有壓流雨水系統：

設計水流狀態為半有壓流，系統的設計流量、管材、管道布置等考慮了水流壓力的作用。

內排水系統由雨水斗、連接管、懸吊管、立管、排出管等部分組成。

1、雨水斗

雨水斗是整個雨水管道系統的進水口，主要作用是最大限度的排泄雨、雪水；對進水具有整流、導流作用，使水流平穩，以減少系統的摻氣；同時具有攔截粗大雜質的作用。

目前國內常用的雨水斗為65型、79型、87型雨水斗、平蓖雨水斗、虹吸式雨水斗等.

2、連接管：

連接雨水斗與懸吊管的短管。

3、懸吊管：

懸吊管與連接管和雨水立管連接，見雨水內排水系統圖，對于一些重要的廠房，不允許室內檢查井冒水，不能設置埋地橫管時，必須設置懸吊管。

4、立管：

接納雨水斗或懸吊管的雨水，與排出管連接。

5、排出管：

將立管的水輸送到地下管道中，雨水排出管設計時，要留有一定的余地。

6、埋地橫管：

密閉系統一般采用懸吊管架空排至室外的，不設埋地橫管；敞開系統，室內設有檢查井，檢查井之間的管為埋地敷設。

7、檢查井：

雨水常常把屋頂?shù)囊恍╇s物沖進管道，為便于清通，室內雨水埋地管之間要設置檢查井。設計時應注意，為防止檢查井冒水，檢查井深度不得小于0.7m。

檢查井內接管應采用管頂平接，而且平面上水流轉角不得小于135º。

檢查井內接管方式

8、排氣井

為了有效分離出雨水排除時吸入的大量空氣，避免敞開式內排水系統埋地管系統上檢查井冒水，應該在埋地管起端幾個檢查井與排出管之間設置排氣井，從排氣井排出的雨水流入排氣井后與溢流墻碰撞消能，流速大幅度下降，使得氣水分離，水再經整流格柵后平穩排出。
