雨水蓄水模塊結構圖

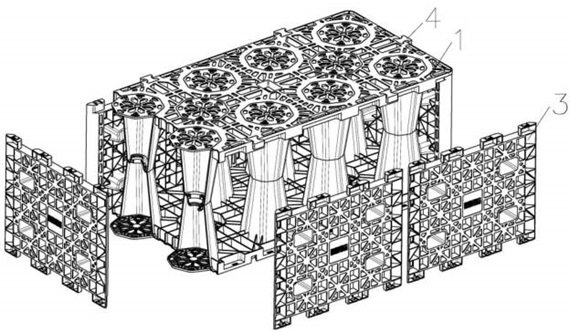

近年來，每遇暴雨，國內各城鎮無不開啟“看?！蹦Ｊ?，凸顯我國在雨洪管理方面的困境。通過構建雨水利用系統，雨時能夠吸納收蓄雨水，旱時能夠釋放利用雨水，可以使城市具有“海綿”屬性。PP雨水蓄水模塊是雨水利用系統中的重要組成，能有效的將雨水進行收集、存儲，使雨水資源可以用于生活、景觀、甚至用于循環冷卻水和消防水，可有序調蓄雨水資源，避免城市雨洪，也是開源節流的有效途徑。目前市面上的雨水蓄水模塊分為兩種類型，一種為插板結構，其內部設置多個相互平行插板，以加強整體的承壓能力，在使用中，存在承壓能力不高，容易損壞，蓄水量小，施工成本大等缺陷，一種為柱狀撐板結構，利用上下?lián)伟褰Y(jié)合四周的側板組成模塊，結構穩定蓄水量大，安裝方案，但仍存在承載能力不高、制造、安裝成本高等問題。因此，開發結構穩定性、安全性能優越、制作成本與施工成本較低的雨水蓄水模塊，對推動城市“海綿化”建設，防范城市雨洪和提升雨水資源利用率具有重要意義。一、模塊化蓄水模塊裝置設計本設計為一種新型雨水蓄水模塊結構，解決上述現有技術問題中的一個或者多個。雨水蓄水模塊有N個模塊單元組成，每個模塊單元包括復合支撐塊。1、側板2、連接件3、連接件4、如圖所示。

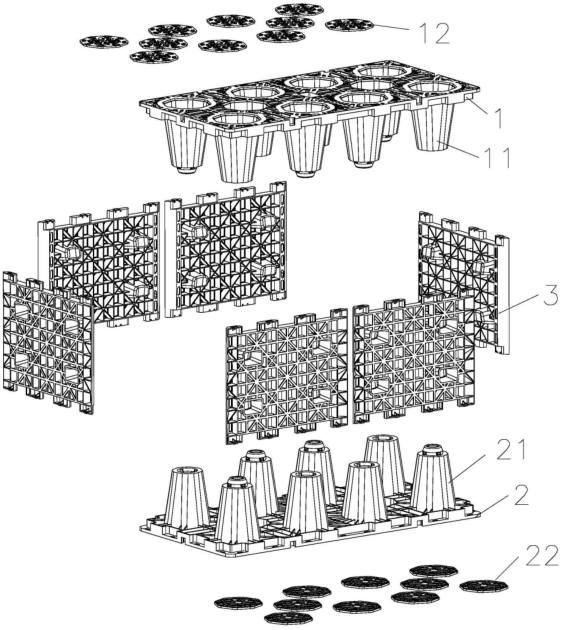

圖1雨水收集蓄水模塊復合支撐塊由地板與四個承力支撐柱一體化設計制造，保證了蓄水模塊的穩定性與牢固性。如圖1所示，四個承力支撐柱空腔設計，水平截面呈X型，優于圓形或矩形截面，結構穩定性更高，垂直截面自上至下呈錐狀延伸至地板，具有較強的承載能力。地板呈正方形，四個邊緣設置有側板插槽，四個承力支撐柱與底板一體，并在連接空間處形成縱橫的加強筋，保證地板的強度。地板四個角設有方槽與插接孔與連接件連接，地板上設置透水孔，保證蓄水模塊內水體的空間傳遞。上下?lián)伟鍖有问剑壳笆忻鎻V泛采用凸凹方槽，嵌入楔入式對接，由于上下?lián)伟褰Y(jié)構上凸凹接口差異，在制造過程中就需要開兩套磨具，增加了生產成本。本設計采用上下?lián)螇K結構統一設計，承力支撐柱上設計有兩對圓形插接槽孔與凸臺成菱形對角布置，有利于兩個復合支撐塊正反承插對接，對接凸臺為錐形設計，易于找孔對接，對接點16個，平衡不僅，結構穩定。二、模塊化蓄水裝置施工安裝時，首先將一復合支撐塊地板在下正置，將另一復合支撐底板在下倒置放置，將兩支撐塊中支撐柱上的圓形凸臺與槽孔相互對位插接，即形成了一個雨水蓄水單元模塊的支撐框架結構。側板設計有縱橫加強筋增強側板的強度，保證側向承載能力。側板上下設計一組插接凸臺，可與底板四個邊緣的側板插槽進行插接裝配，側板兩側面設計成45度傾斜面，有利于模塊轉折的側板對接。在多個模塊單元裝配過程中，四組模塊對接時，可由連接件鏈接，將圓凸臺與底板插嵌入的凹槽與孔中，完成連接。八組模塊對接，可由連接件鏈接，方法同上。三、結論本設計的處于復合支撐塊設計，支撐塊四柱設計穩定性高，支撐柱結構采用弧面四棱柱臺X型斷面設計，結構耐沖擊、抗變形能力強，使得模塊的承載力更強，與傳統結構比承載能力提升150％以上。復合支撐塊一體化設計，采用新型對接形式，一方面降低了開模及制造成本，另一方面簡化了安裝程序，側板可以疊加放置，極大地節省運輸空間，減少運輸與裝卸成本。城市“海綿化”建設中雨水利用系統受區域、地形、項目屬性不同而有差異，本設計具有普適性的特點，當然其長期應用對生態環境影響及自身經濟效益需要大量的工程實踐來驗證。

模塊 雨水
