虹吸雨水斗的詳細介紹和安裝注意

0180給水排水2021-07-18 12:44:00

虹吸排水系統是建筑物給排水系統的重要組成部分，其任務是及時排除落在建筑物屋頂上的雨水、積雪水，避免屋頂積水對屋頂?shù)耐{，或引起水患事故，如雨水溢流、屋頂漏水，以保證人們正常的生活和生產活動。虹吸式排水系統的特點是不設斜坡橫管，形成一條滿管流，以極快的速度排出屋頂積水。虹吸式排水系統的主要組成部分為虹吸式排水管道和虹吸式雨水斗兩部分組成。

虹吸排水系統中的雨水斗氣水分離，并具有防渦等功能。它的斗前水深可以有效地控制，當斗前水深穩定達到設計水深時，在系統中形成虹吸管內的壓力流。一般而言，雨水斗的設計是整個虹吸系統能否按照設計要求工作的關鍵之一，它的穩流性越好，產生虹吸所需要的屋面匯水高度越低，其整體性能就越好。

標準型雨水斗由雨水斗基座(PE材料)、碟片(ASA)、格柵頂蓋(PE)組成。此外還可根據需要提供通用型絕緣基座、固定件、法蘭片、焊接片、防火保護帽、微型加熱電圈等配件。雨斗的額定流量分為12L/s、25L/s、40L/s、60L/s和72L/s等，其中常用的雨斗是額定流量25L/s和40L/s。

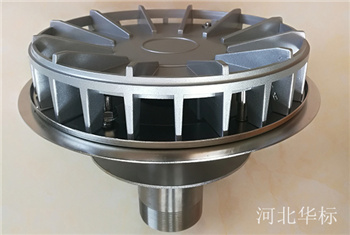

虹吸式雨水斗的材料有HDPE、鑄鐵或不銹鋼。每個部分都有不同的結構作用。在屋面設置雨水斗，上層蓋上進水格柵。雨水通過格柵蓋的側面進入虹吸雨水斗，當屋面蓄水達到一定高度時，虹吸雨水斗內的反渦流裝置將阻止外界空氣進入，使雨水平穩地淹沒排水管進入排水管。虹吸雨水斗可將天溝積水深度降到很低，減少屋面承受的雨水負荷，同時增加雨水斗額定流量。其優點是對不同功能和材料的屋頂系統，產品具有廣泛的適用性。換而言之，雨水斗與相應的配件結合，可以適用于不同的屋頂，例如：混凝土屋頂、金屬屋頂、木屋屋頂、考慮人行走或綠化的屋頂、不平整的梯形屋頂?shù)鹊?。虹吸雨水斗是整個虹吸系統的重要組成部分。對整個虹吸排水系統來說，主要是避免雨水斗中的空氣進入整個系統。若空氣直接進入雨水斗，管道內就會形成氣團，從而大大降低系統的排水效率，這樣和傳統的重力排水系統無異。所以虹吸排水系統采用的雨水斗蓋必須具有優化設計的反渦流功能，以防止空氣從雨水斗口流入整個系統，并且有助于在雨水斗前水位上升到一定程度時形成水封，使空氣不能完全進入。安裝虹吸雨水斗的設計也有一些嚴格要求：

▼雨水斗離墻至少1米。

▼雨水斗之間的間距一般不得大于20米。

▼平屋頂上如有砂礫層，雨斗格柵頂蓋周圍砂礫的厚度不得超過60毫米，且粒徑不得超過15毫米。

▼如果雨水斗安裝在檐溝內，且采用焊接件，檐溝寬度至少為350mm，雨水斗安裝開口為70mmx270mm至290mmx290mm。

▼如果雨水管道安裝在混凝土屋頂?shù)谋韺觾?nèi)部，則屋頂厚度至少為160mm。

▼為安裝固定件，虹吸雨水斗的開口斷面連續梯形，其尺寸必須是280mmx280mm，如果開口大于300mmx300mm，屋頂需要加強。

▼如果屋頂為混凝土結構，雨水斗下連的雨水管管徑至少為35mm(由電焊管箍連接件連接)，屋頂相應厚度為180mm至190mm。

▼隔離層式屋頂?shù)母綦x層厚度至少為40毫米。如隔板厚度為180mm，則雨水斗基座必須延伸到與56mm管徑的連接管的適當長度。

全過程中，懸吊管內的壓力和水流狀態隨降雨量的增加或減少而不斷發生變化。類似于懸吊管，立管中的流動狀態也會由附壁流逐漸過渡到泡泡流、氣水浮化流，在虹吸形成時，出現接近單向的流動狀態。利用管徑和管高差的控制，可控制雨水在管內的流動狀態，使系統大部分時間工作于虹吸壓力滿管流中。使得管內滿管流形成一定的負壓，斗前水面受管內和管外壓差的作用，增加了管內流量，大大提高了雨水系統的排水量。虹吸排水系統就是這樣運作的。相對于傳統雨水系統，虹吸雨水系統的管徑小，排量大，立管少，對建筑立面和空間的影響小。
