虹吸排水系統的技術規范及應用

按照中國工程建設標準化協會《關于印發2011年工程建設協會標準制定、修訂計劃的通知》(建標協字[2011]45號)的要求，修訂了《虹吸式雨污分流系統技術規程》(CECS183:2005)。

虹吸屋面雨水系統是根據虹吸滿管壓力流原理設計的一種能夠有效地控制管道內雨水的壓力和流速的屋面雨水排水系統。該系統排水能力強，用材省，不需設置斜坡，安裝空間小，特別適用于公共建筑或工業建筑的大型屋頂。該規范是在總結近年來在工程實際中的應用經驗，充分征求意見的基礎上編制而成。

附錄共七章，分為四個章節，主要內容包括：總則，術語和符號，系統設計，連接件和固定件，系統安裝，驗收，維修等。

這一修訂的主要技術內容如下：

1、虹吸啟動時間計算方法的改進；

2、增加出口管消能和排氣措施；

3、補充管內流速與系統負壓值的對應關系，以解決管內局部氣蝕問題；

4、雨水漏斗堵塞增大時，超過設計重現期，系統驗算要求；

5、增加虹吸式雨水系統水力試驗的方法；

6、采用實測方法對虹吸式屋頂雨水系統進行施工驗收；

7、增加虹吸式雨水系統的簡單估算法。

重力式排水系統是在天面溝集雨后通過雨水斗下接雨水的立管通過重力自流式排水。這樣的系統管道不會被水完全充滿。當水流到立管壁時，通常只占立管截面的一部分，甚至有一小部分是水，一部分是空氣。虹吸雨水系統具有設計施工簡單、運行穩定可靠等特點，其缺點是管道設置比較多，占據空間位置較多。

對于重力流雨水系統，要求系統的流量控制在設計的重力流態范圍內。反之，過多的雨水進入系統，流態會超過重力無壓流，強烈的壓力波動會對系統造成破壞，發生事故，如立管損壞、室內檢查井冒水等。

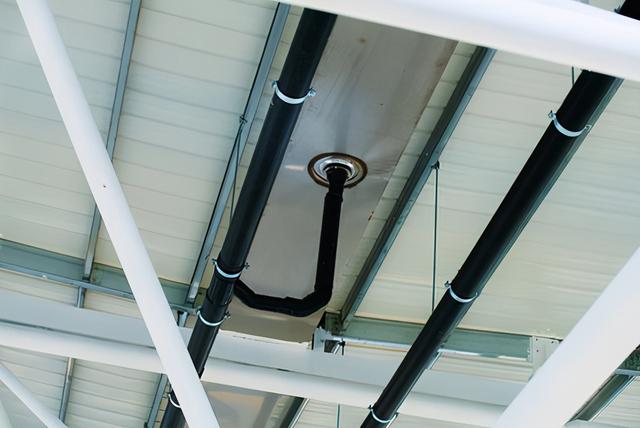

虹吸雨水排水系統如下：

雨季開始的時候，排水采用重力原理。隨著下雨量的增加，當下雨量上升到一定高度時，虹吸雨水斗會自動隔絕空氣，從而產生虹吸現象。

該系統的設計是在溝內雨深達到一定深度時，先將尾管注滿水達到虹吸狀態，然后使整個系統產生虹吸，可使天面雨水快速排出。由于虹吸式的排水速度很大，需要通過消能井重新排入市政雨水排水系統。而且，在降雨減少時，這種虹吸系統也可作為重力式排水系統。因此，虹吸排水系統中的管道可大大小于重力流排水系統，可排泄數十年一遇的暴雨。

當排水量相等時，虹吸排水系統要求的斗前水深度小于重力流系統。例如，計算出排水量為40L/s時，采用直徑300mm的重力流式雨水管，其斗前水深100mm，而直徑100mm的虹吸式雨水管，其斗前水深只有85mm，這對水箱的結構設計非常有利。虹吸系統使用的管徑不僅小于重力流，而且具有與重力流相當?shù)捏w積

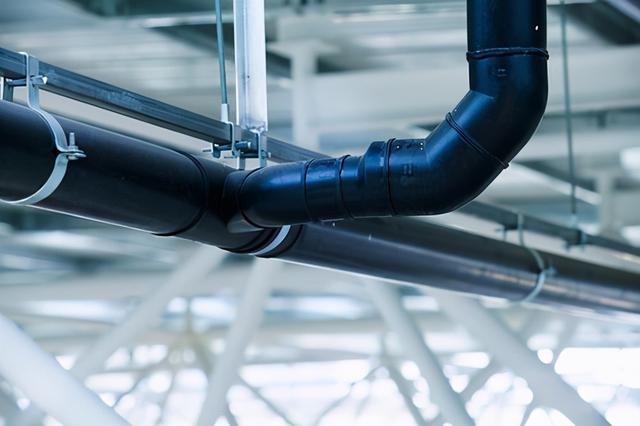

另外，虹吸系統的橫管可以水平安裝，而重力流系統的橫管必須具有不少于5的坡度，才能使橫管的末端下降，從而影響到使用空間或建筑物的處理。虹吸系統的立管數目較少，可采用樓梯間、走道旁等處敷設，不占使用空間，橫管也可敷設在非敏感的公共走廊等處?？偠灾瑸榻ㄖO(shè)計提供了有利條件。

重力 系統
