一、給水部分：

1、小區設計用水量中，消防用水量僅用于校核管網計算，不計入正常用水量。

2、延時自閉式大便器沖洗閥的最低工作壓力為0.10~0.15MPa。

3、生活飲用水池（箱）的進水管口的最低點高出溢流邊緣的空氣間隙應等于進水管管徑，但最低不小于25mm，最大可不大于150mm，當進水管管口為淹沒出流時，應采取真空破壞器等防虹吸回流措施。

附：設置在地下室的水池，尤其是設置在地下二層或以下的水池當池中的最高水位比建筑物的給水引入管管底低300mm以上時，此水池可認為不會產生虹吸倒流，上述限制可不設置。

4、生活飲用水管網向消防、中水和雨水回用等其他用水的貯水池（箱）補水時，其進水管口的最低點高出溢流邊緣的空氣間隙不應小于150mm。

5、埋地式生活飲用水貯水池周圍10m以內，不得有化糞池、污水處理構筑物、滲水井、垃圾堆放點等污染源；周圍2m內不得有污水管和污染物。否則應采取防污染措施。

6、建筑物內的生活飲用水水池（箱）體，應采用獨立的結構形式，不得利用建筑物的本體結構。

7、高層建筑生活給水系統應豎向分區，豎向分區壓力應符合下列要求： 1）各分區最低衛生器具配水點處的靜水壓力不宜大于0.45MPa。

2）靜水壓力大于0.35MPa的入戶管（或配水橫管），宜設置減壓或調壓設施，住宅套內分戶用水點的給水壓力不應小于0.05MPa。

3）各分區最不利配水點的水壓，應滿足用水水壓要求。

8、居住建筑入戶管（生活給水管道進入住戶至水表的管段）給水壓力不應大于0.35MPa。

9、減壓閥前應設置閥門和過濾器，需拆卸閥體才能檢修的減壓閥后，應設置管道伸縮器；檢修時閥后水會倒流時，閥后應設置閥門。減壓閥節點處的前后應裝設壓力表。

10、給水管道中設置管道過濾器：減壓閥、泄壓閥、自動水位控制閥、溫度調節閥等閥件前應設置；水加熱器的進水管上，換熱裝置的循環冷卻水的進水管上宜設置；水泵吸水管上宜設置。

附：管道過濾器不需串聯重復設置。

11、室外給水管覆土深度：管頂最小覆土深度不得小于土壤冰凍線以下0.15m，行車道下的管線覆土深度不宜小于0.70m。

12、室內給水管道不應穿越變配電房、電梯機房、通信機房、大中型計算機房、計算機網絡中心，音像庫房等遇水會損壞設備或引發事故的房間，并應避免生產設備和配電柜上方通過。

13、給水管道不得穿越大便槽和小便槽，且立管離大便槽和小便槽端部不得小于0.5m。

14、給水管道穿越下列部位或接管時，應設置防水套管：

1）穿越地下室或地下構筑物的外墻處；

2）穿越屋面處（有可靠防水措施時，可不設）；

3）穿越鋼筋混凝土水池（箱）的壁板或底板連接管道時。

15、水表水頭損失：

1）建筑物或小區引入管上的水表，在生活用水工況時，宜取0.03MPa；在校核消防工況時，宜取0.05MPa。

2）住宅入戶管上的水表，宜取0.01MPa。

16、小區生活貯水池設計：

1）生活用水調節量在資料不足時，可按小區最高日生活用量的15%~20%確定。

2）貯水池宜分成容積基本相等的兩格。

17、建筑物內的生活用水低位貯水池（箱）的容積在資料不足時，可按建筑物最高日用量的20%~25%確定。設有人孔的池頂，頂板面與上面建筑本體板底的凈空不應小于0.8m。

18、設置水泵的房間，應設置排水設施；通風應良好，不得結凍。

19、水泵基礎高出地面的高度應便于水泵安裝，不應小于0.1m；泵房內管道管外底距地面或管溝底面的距離，當管徑小于等于150mm時，不應小于0.20m；當管徑大于等于200mm時，不應小于0.25m。

20. 8層及8層以上住宅建筑，應設置室內消防給水設施，35層及35層以上的住宅建筑應設置自動噴水滅火系統。

二、排水部分

1、排水管道不得穿越生活飲用水池部位的上方。

2、排水橫管不得布置在食堂、飲食業廚房的主副食操作、烹飪和備餐的上方，當受限制不能避免時，應采取防護措施。

3、埋設于填層中的管道不得采用橡膠圈密封接口，推薦使用粘接和熔接。

4、單根排水立管的排出管宜與排水立管管徑相同；當排水立管采用內螺旋管時，排水立管底部宜采用長彎變徑接頭，且排出管管徑宜放大一號。

5、間接排水口的最小空氣間隙，當管徑DN＞50時，最小空氣間隙150mm。

6、室外排水管的連接處，應設檢查井連接，且連接處的水流偏轉角不得＞90°，當排水管的管徑≤300mm，且跌落差大于0.3m時，可不受角度限制。

7、小區排水定額宜為給水系統用水定額的85%~95%。大城市的小區取高值，小區埋地管采用塑料排水管、塑料檢查井時取高值，小區地下水位高時取高值。

8、室外生活排水管道（包括雨水）管徑≥200mm時，檢查井間距不宜大于40m。

9、排水橫管的起點的清掃口與其端部相垂直的墻面的距離不得小于0.20m，排水管起點設置堵頭代替清掃口時，堵頭與墻面應有不小于0.40m的距離。

10、下列排水管道應設置環形通氣管：

連接4個及4個以上衛生器具且橫支管的長度超過12m的排水橫支管。

連接6個及6個以上大便器的污水橫支管。

11、設置有器具通氣管。

12、通氣立管長度在50m以上時，其管徑應與排水立管的管徑相同。

13、伸頂通氣管管徑應與排水立管管徑相同，但在最冷月平均氣溫低于-13℃的地區，應在室內平頂或吊頂下0.3m處將管徑放大一級。當兩根或兩根以上污水立管的通氣管匯合連接時，匯合通氣管的斷面積應為最大一根通氣管的斷面積加其余通氣管斷面積之和的0.25倍。

14、公共建筑物內應以每個生活污水集水池為單元設置一臺備用泵。

注：地下室、設備機房、車庫沖洗地面的排水，當有2臺及2臺以上排水泵時可不設備用泵。

15、化糞池距離地下取水構筑物不得小于30m?；S池池外壁距建筑物外墻不宜小于5m，并不的影響建筑物基礎。

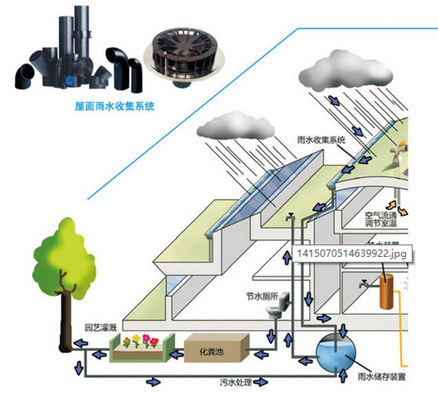

16、高層建筑裙房屋面的雨水應單獨排放。

17、地下車庫出入口的明溝排水集水池的有效容積，不應小于最大一臺排水泵5min的出水量。

三、熱水部分

1、熱水用水定額的熱水溫度按60℃計。

2、膨脹管上嚴禁裝設閥門。

3、熱水管道系統，應有補償管道熱脹冷縮的措施。

4、上行下給式系統配水干管最高點應設置排氣裝置，下行上給式配水系統，可利用最高配水點放氣，系統最低點應設泄水裝置。

5、疏水器口徑應經計算確定，其前應裝過濾器，其旁不宜附設旁通管。

四、寒冷和嚴寒地區建筑給排水設計的特點主要是防凍。

1：室內生活給水系統和消防系統：靠建筑物外墻的管道井，溫度較低，應考慮管道井與采暖管道井合用。地下室的設備房和屋頂水箱間應要求采暖。屋頂試驗消火栓可設在采暖的屋頂樓梯間出口處或者水箱間內，若必須在室外或不采暖的室內設置給水或消防管道時，則需要設置電伴熱系統保溫。消火栓和噴淋立管最好布置于和采暖管道合用的管道井內，不宜布置于樓梯間等不采暖的部位。地下室如果不采暖的話，自動噴水滅火系統應采用干式系統，或者代替干式系統的預作用系統（可以不充氣）。

2、消火栓系統則要采用電伴熱保溫，則需要電氣專業提供足夠的電量；如果暖通專業采用值班采暖，自動噴水系統也可以采用濕式系統，局部與室外直接連通的部位（地下車庫的入口處等）給排水及消防管道可能結冰的部位，可考慮局部采用電伴熱系統，或局部自動噴水滅火系統采用干式系統。在非采暖建筑（廠房，庫房等）設置消防系統時，一般可以采用干式消火栓系統和干式或預作用自動噴水系統。

3：室內污水系統和雨水系統：污廢水管道及雨水管道均應布置為內排水系統。住宅類建筑的屋面雨水管道應和建筑專業密切配合，以方便雨水立管及懸吊管均能布置在公共部位。由于陽臺多為封閉陽臺，景觀陽臺可以不設置排除陽臺雨水的雨水立管和地漏，放洗衣機的生活陽臺則需要設置排放洗衣機廢水的排水立管和洗衣機專用地漏，如果對于陽臺可能冰凍的地區則應采用相應的保溫措施。

4：室外給水系統和消防系統：室外埋地的給水和消防管道敷設的常規做法一般有直接埋地式和架空敷設兩種，直接埋地式最為常用。架空敷設時應考慮管架和保溫措施，在北方寒冷地區常采用蒸汽伴熱管線外加保溫材料進行保溫，即要敷設相同長度的蒸汽管線以保證給水及消防管道不被凍壞。

5：當采暖室外計算溫度低于-10°C的地區，各種室外水表井、閥門井、消火栓井、水泵接合器井、各種水池等均應做保溫井口或采取其他保溫措施，一般在人孔處設保溫井口及木質保溫蓋。消火栓井蓋高出周圍地面100mm以上，以防雨雪水流入，為不影響交通，可將消火栓設置在綠化帶上，并設標記。室外埋地的各種水池也應有防凍措施，水池應覆土保溫，池頂覆土深度應盡量在冰凍線以下，確保水池高水位在冰凍線一下，水池人孔，取水口設保溫井口及木質保溫蓋。

6：室外污水系統和雨水系統：凍塞管道的原因一般有兩個，一是埋深過淺，保溫措施不夠；另一個是管道坡度過小，排水流速較慢，污水的熱量散失很快，在未進入檢查井之前已經凍結。解決凍塞現象的根本辦法是加大管道的埋設深度至冰凍線以下，這樣可確保管道常年不結冰。

7、給排水管埋深要在本地冰凍線下375px,且給水要在排水之下250px，一般按給水管埋深-1.300，排水管埋深-1.200，或給水管埋深-1.400，排水管埋深-1.300；

五、其他

系統圖步驟：畫總立管，標樓層，定標高；畫頂層的支管布置圖；畫頂層通氣及專門通氣管；畫檢查口；畫每層的支管大概走向，斷管符號標出同頂層；立管編號；標管徑，水流方向，距樓板尺寸，器具符號
