給排水工程圖紙識圖重點知識

建筑給排水工程包括：給水、排水、熱水、消火栓、自動噴淋等常用系統，其管道當中流動的是水。(其管道輸送介質為水)

一、給排水工程的主要功能

（1）建筑給水系統的任務，就是經濟合理地將水由室外給水管網輸送到裝置在室內的各種配水龍頭、生產用水設備或消防設備，滿足用戶對水質、水量和水壓等方面的要求，保證用水安全可靠。

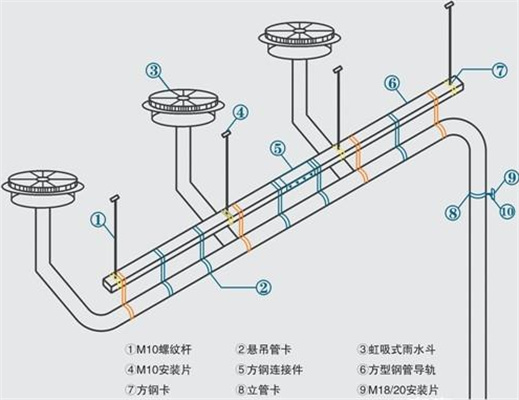

（2）建筑排水系統的任務，就是將室內的生活污水、工業廢水及降落在屋面上的雨、雪水用最經濟合理的管徑和走向，排到室外排水管道中去，為人們提供良好的生活、生產與學習環境。

（3）消防給水設備是建筑物最經濟有效的消防設施；常用的消防給水設備包括消火栓滅火系統和自動噴水滅火系統。但在現代建筑中，移動式滅火設備及其他方式的消防設備也被包含在建筑消防設計當中。

（4）建筑熱水系統的任務，大多數情況下是為人們提供符合舒適要求的水量、水壓、水質、水溫的衛生熱水。

1. 設備表、主要材料表

在備注中一般標明設備主要用途及特殊要求：標明該設備用在何處、作何用途；有些設備還必須增補文字來更加明確的指向其特殊要求，例如：各類水泵的Ｎ用Ｎ備；用于泵房及消防電梯的積水坑的潛水泵 。

知識拓展：備用與庫存的區別

因?yàn)樵趯?shí)際運行當中，水泵的故障率比較高；同時各消防系統的水泵平時開啟機會較少，導致水泵的故障難于被發現；平時淹沒于水中的潛水泵，正常損耗較嚴重，故障多發。而在很多重要的建筑物，特別是各類高層建筑當中，各系統中的水泵扮演了非常重要的角色，沒有了水泵的運作，整個系統就等于人體失去了心臟。所以建筑給排水系統中一般都要求會設置備用水泵和庫存水泵，增加各系統的運行可靠性。在建筑重要位置(如：消防泵、消防電梯集水坑)一般采用一用一備方式，在非重要部位(如地下停車場集水坑)一般采用一用一庫存方式。

備用：作為備用的水泵正常連接在系統當中，并設置閥門等器件保證其運行和不運行時整個系統的穩定。在常用的水泵發生故障的時候，備用水泵通過電控裝置自動切換投入運行。常用水泵和備用水泵并沒有嚴格的區分，為控制設備損耗，一般會采用定期、定時方式輪換運行。

庫存：作為庫存的水泵平時并未被安裝到系統當中，而是作為備件保存在倉庫里，在工作水泵出現故障時候，作為應急備件進行緊急更換。

2. 圖例

給排水工程的圖例一般都比較形象和簡單，本教材所提供的某綜合樓給排水工程施工圖亦然，不過初學者還是會覺得陌生，需要進行一段時間的強行記憶，但是在聯系實物形狀后，就能融會貫通，遇見陌生的圖例時也能進行推測，迅速接受。例如：熱水管道是在粗實線中綴以字母“Ｒ”，即為“熱”的漢語拼音的輔音字母；蹲便器的圖例就是一幅蹲便器的簡略平面圖。詳見水施-02。

水泵 設備 系統
